一、方案背景
隨著太陽能在家庭場景中的廣泛應用，越來越多家庭在陽臺安裝儲能設備，實現電能的存儲與利用。準確計量陽臺儲能設備的電能，對于合理使用能源、評估投資收益、保障設備穩定運行具有重要意義。
二、適用場景
1.居民陽臺光伏儲能系統：住戶在陽臺搭建太陽能板，并連接儲能電池，用于日常照明、小型家電供電。
2.陽臺應急儲能場景：配備儲能設備作為停電時的應急電源，為手機充電、照明燈具等提供電力。

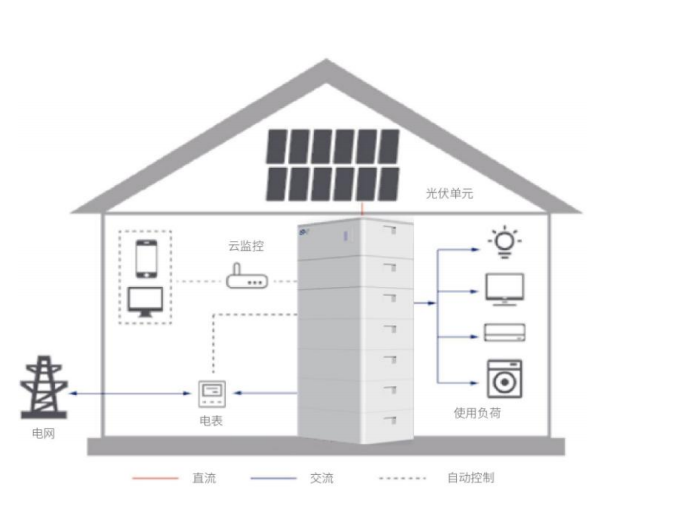

三、方案構成
（一）硬件設備

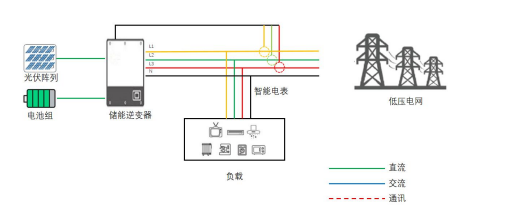

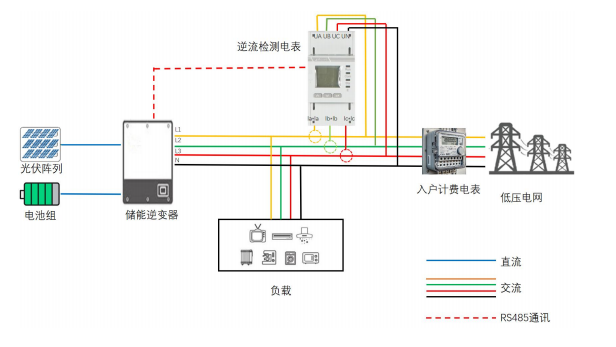

1.1.智能電表
類型：雙向智能電表，能夠同時測量正向（從電網流向用戶）和反向（從用戶流向電網）的電能。這對于陽臺儲能系統至關重要，因?yàn)橄到y(tǒng)不僅會從電網取電，在儲能電量充足且太陽能發電過剩時，還可能向電網送電。
1.2.安裝位置：安裝在陽臺儲能系統與電網連接的總線路上，精確計量系統與電網之間的電能交換。
2.電池管理系統（BMS）
2.1.功能：實時監測儲能電池的電壓、電流、溫度和剩余電量（SOC）。通過對這些參數的監測，BMS 能夠保護電池，避免過充、過放，延長電池壽命，并提供準確的電池狀態信息，有助于合理管理儲能系統。
2.2.配置：大部分現代儲能電池都內置 BMS。若選擇的儲能設備沒有內置 BMS，需額外購置適配的 BMS，并確保其與儲能電池和其他系統組件兼容。
3.功率傳感器
3.1.類型：電流互感器或霍爾效應傳感器，安裝在儲能設備與負載（如照明燈具、家電）之間的線路上，實時測量負載消耗的功率。
3.2.數據采集：將測量得到的功率數據傳輸給數據采集器，以便進一步分析和記錄。

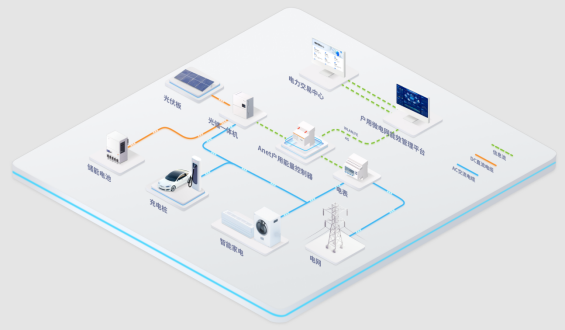

（二）數據采集與傳輸
1.數據采集器：收集智能電表、BMS 和功率傳感器的數據，并進行初步處理和存儲。部分智能電表和BMS本身具備數據采集功能，可選擇功能集成的設備，減少硬件成本和系統復雜性。
2.傳輸方式：支持Wi-Fi、藍牙或有線網絡（如 RS485）等多種數據傳輸方式。通過這些傳輸方式，數據采集器將采集到的數據上傳至云端服務器或本地監控終端，實現數據的遠程訪問和實時監控。

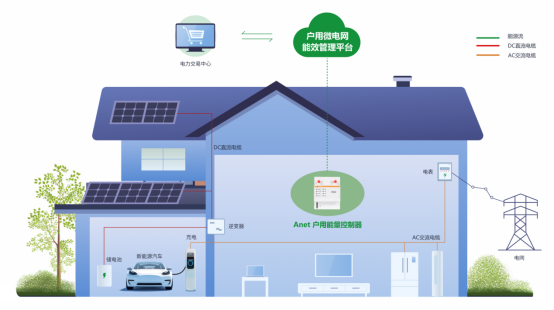

（三）軟件平臺
1.本地監控終端：在家庭內部部署的監控設備，如平板電腦或?qū)Ｓ玫谋O(jiān)控主機，通過有線或無線網絡與數據采集器連接，實時顯示儲能系統的運行狀態，包括電池電量、充放電功率、電網交互電量等。用戶可通過本地監控終端進行簡單的系統操作，如設置充放電模式。

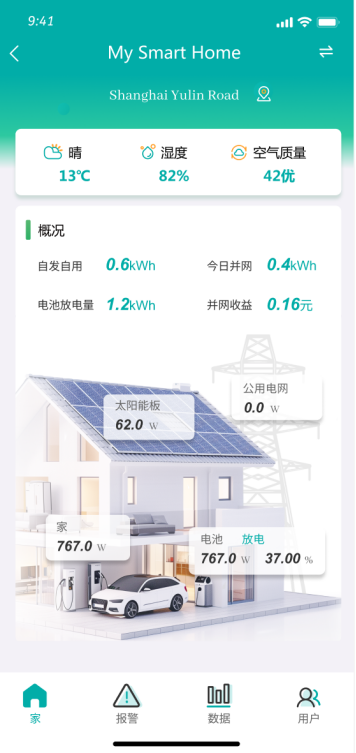

2.云端管理平臺：用戶可通過手機APP 或網頁瀏覽器訪問云端管理平臺，隨時隨地查看陽臺儲能系統的歷史數據和實時運行情況。云端平臺還提供數據分析功能，生成能耗報告，幫助用戶了解儲能系統的使用情況，優化能源管理策略。
四、實施步驟
1.方案設計：根據陽臺儲能系統的規模和用戶需求，選擇合適的計量設備和數據采集傳輸方式，制定詳細的安裝方案。
2.設備采購：采購符合要求的智能電表、BMS、功率傳感器、數據采集器等設備。確保設備質量可靠，具備良好的兼容性。
3.安裝調試：按照安裝方案進行設備安裝，連接線路。安裝完成后，對整個系統進行調試，確保各設備正常工作，數據傳輸準確無誤。
4.用戶培訓：向用戶介紹系統的使用方法和注意事項，包括如何查看數據、設置充放電模式等，幫助用戶更好地管理陽臺儲能系統。
五、維護與管理
1.定期檢查：定期檢查計量設備的運行狀態，確保設備正常工作。檢查線路連接是否松動，設備是否有損壞跡象。
2.軟件更新：及時更新數據采集器和監控平臺的軟件，以獲得更好的功能和性能，提高系統的穩定性和安全性。
3.數據分析：定期對采集到的數據進行分析，評估儲能系統的性能和使用效果。根據分析結果，調整能源管理策略，優化系統運行。
